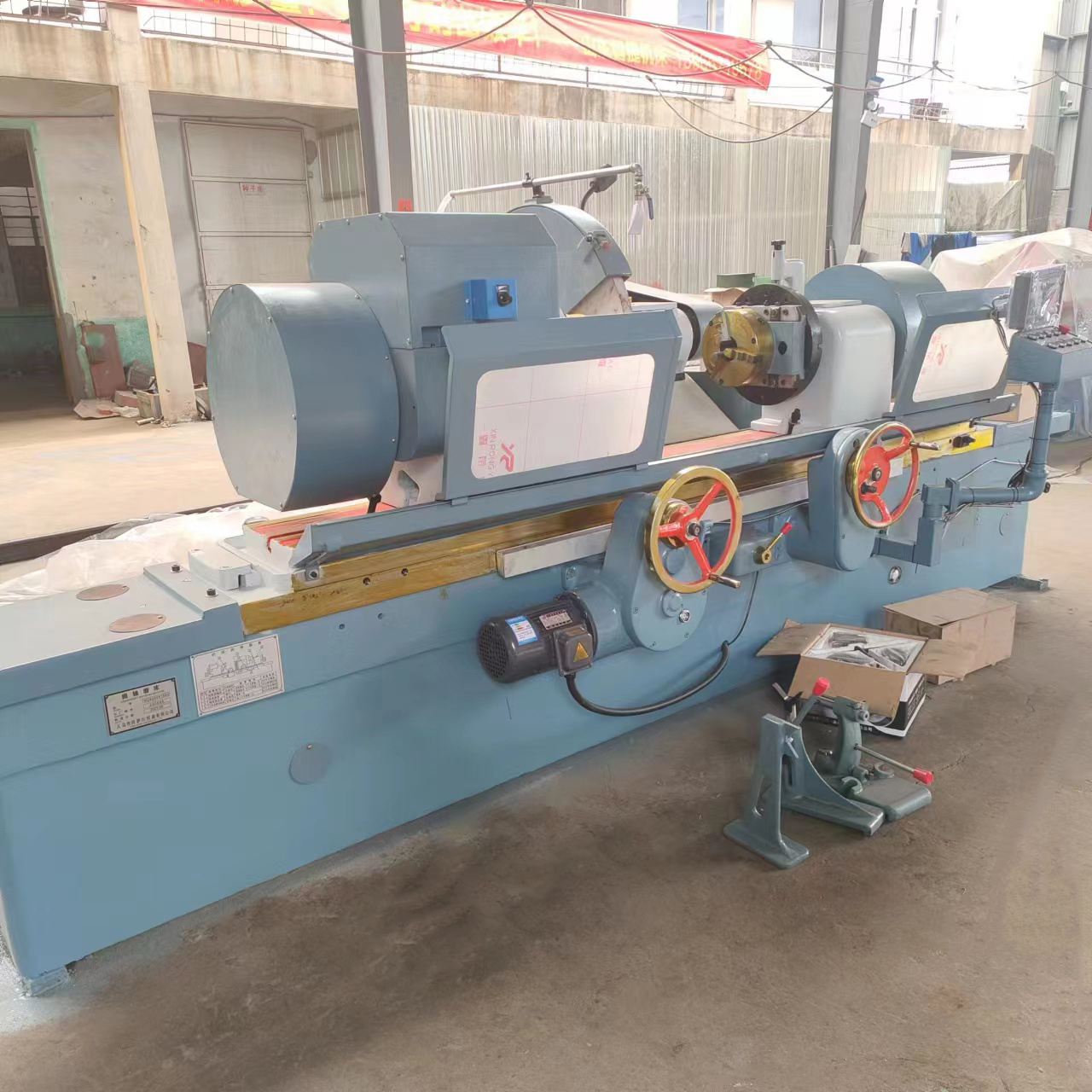

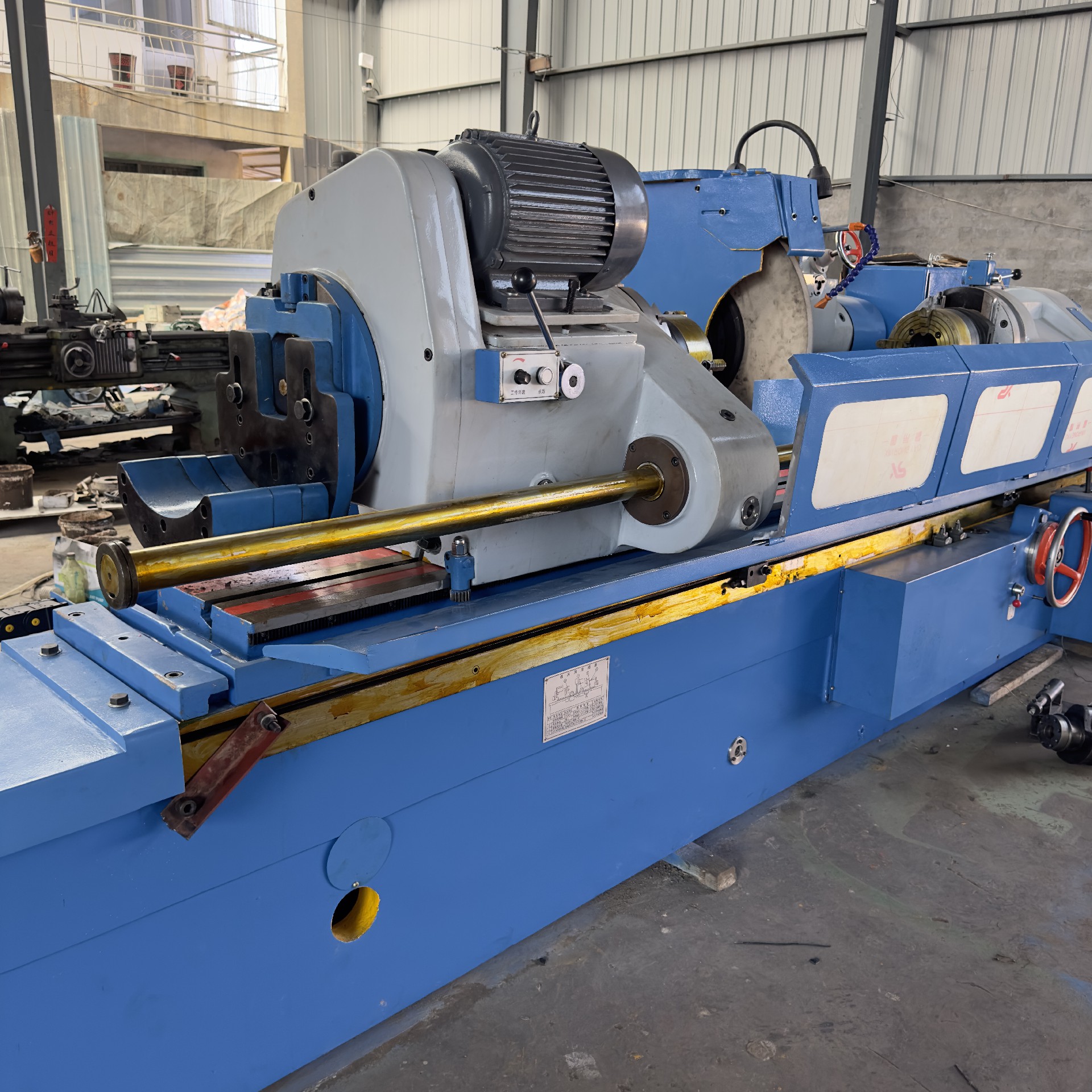

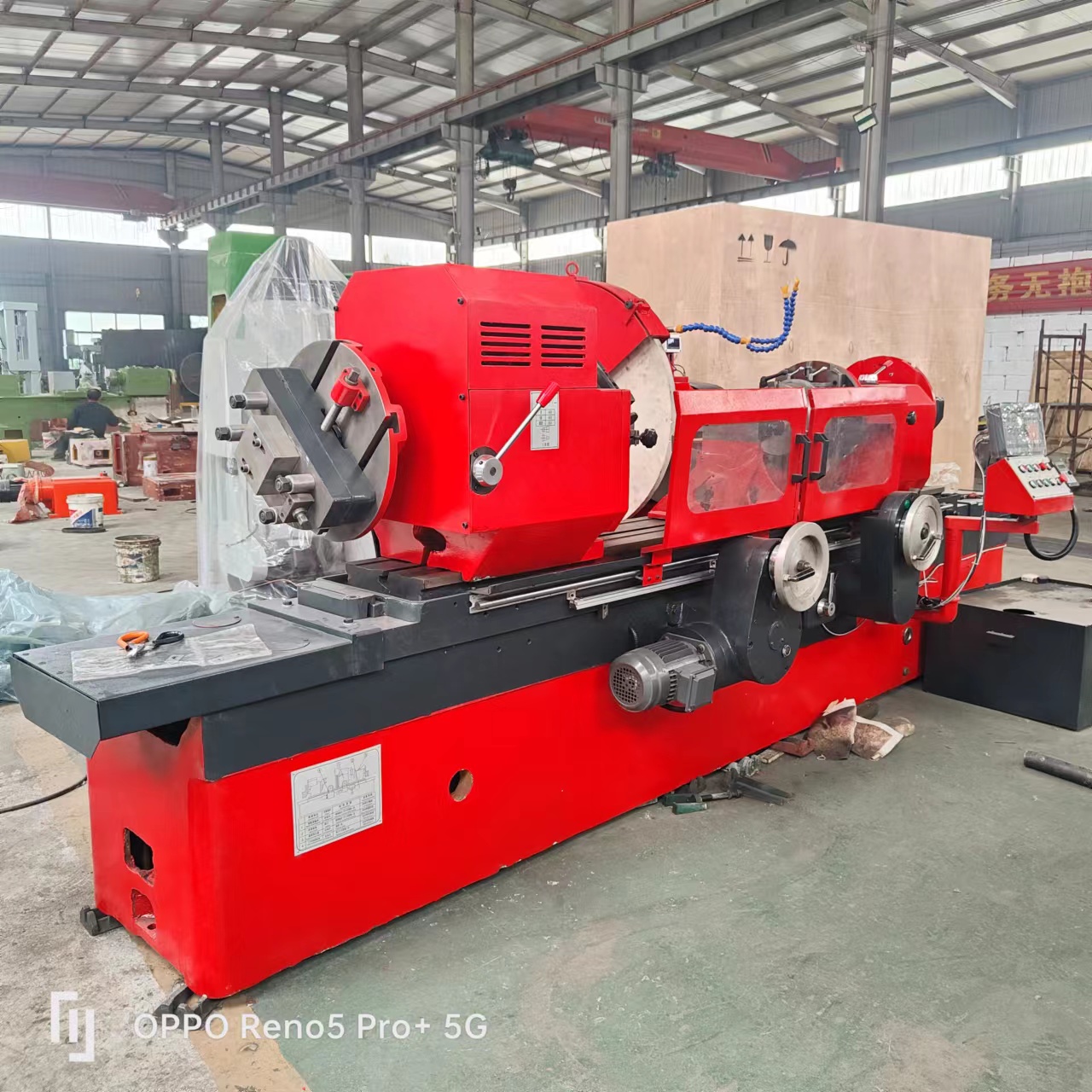

曲轴磨床系列

  • 产品名称: 曲轴磨床系列
  • 产品分类: 曲轴磨床
  • 公司名称: 山东智捷机床有限公司
  • 添加时间: 2022-11-14 15:23:48
  • 分    享:
产品详情






产品特点:

本机床的工作台定位尺由用户根据不同的加工工件自行配制。机床具有工作台手动机构,砂轮架手动进给机构,砂轮架主轴轴向位移机构,此外尚有下列液压运动,以提高生产率和降低劳动强度。

a、工作台纵向运动。

b、砂轮架快速进退。

c、磨削轴肩时的砂轮架慢速自动切入(长切入)和磨削轴颈时的自动切入和精切入。

d、砂轮外圆液压修整和砂轮架的补偿进给。

e、砂轮端面修整时的砂轮架低速运动。

产品参数:



最大工件回转直径×最大工件长度

600×1600mm、600×2800mm、600×3000mm

加工范围

中心高

320mm

工件最大回转直径

600mm

在中心架上可磨直径

30-130mm

 最大工件长度    卡盘间              1600mm

            1630mm


          2000mm

1830mm


           3000mm

2830mm


顶尖间      2000mm

2000mm


         3000mm

3000mm


1600mm

1600mm

曲轴的曲柄半径


最大120mm



最小0mm

工件最大重量

*2000

200Kg


*3000

400Kg


*1600

1500kg

头尾架

头架回转可能性

不能

主轴回转可能性

转速

50Hz

20、29、40、58r/min


60Hz

24、35、48、70r/min

头架顶尖锥孔(莫氏)圆锥号

#5

尾架顶尖锥孔(莫氏)圆锥号

#5

尾架套筒移动量

70mm

工作台

手轮一转工作台移动量

5mm

最大纵向移动量

2100mm


3100mm

回转角度

顺时针

只供调节


逆时针

只供调节

液压传动速度

0.5~3m/min

砂轮架与上垫板间调节量

向前150mm


向后100mm



砂轮架

沿丝杆最大行程量

190mm

进给手轮一转移动量

1mm

进给手轮刻度值

0.005mm

旋钮上一格代表砂轮补偿量

0.01mm

快速进退量

150mm

最大轴肩切入量

15mm

最小轴肩切入速度

0.1mm/min

最大切入进给量

0.70mm

最小切入速度

0.2mm/min

无火花磨削时间S


砂轮轴轴向移动量

±5mm

主轴转速

最大893r/min


最小733r/min

砂轮直径

最大900mm


最小700mm

砂轮线速度

最大35m/s


最小29m/s

主轴直径

100mm

自动切入进给

自动周期进给

自动测量

自动微量进给

砂轮修整自动进给及补偿

手动微量进给

0.005mm

机床电动机总功率          20.17KW

机床外形尺寸和净重

长×宽×高(mm)

600×2000

6000×1690×1750


600×3000

8000×1690×1750


              600X1600

       4166X2537X1584

 净重(Kg)

600×2000

11900


600×3000

14300


600X160

9800
